Обзор стационарного 3G/4G LTE роутера D-Link DWR-953
WiFi роутеры с поддержкой сетей 3G UMTS/HSPA и 4G LTE прочно вошли в обиход современного человека. Особенно там, где нужен доступ в интернет через беспроводные каналы сотовой связи 3G и 4G LTE, где невозможно провести кабельные линии интернет. Это и загородные дома, дачи, офисы, квартиры, производственные и складские помещения. И это не удивительно, ведь скорости передачи данных в сетях LTE уверенно приближаются к скоростям передачи данных в сетях кабельных провайдеров. А там, где такие провайдеры отсутствуют - роутер с поддержкой 4G является чуть ли не единственным источником доступа во всемирную сеть. Вашему вниманию обзор D-Link DWR-953 - настольного WiFi маршрутизатора с гигабитным беспроводным каналом, гигабитными Ethernet портами и множеством различных функций и возможностей.
Внешний вид, индикаторы, порты и элементы управления
D-Link DWR-953 выпускается в черном корпусе, выполненном из матового пластика, стойкого к царапинам и потертостям. он спроектирован так, что устройство может стоять на горизонтальной поверхности. На стену повесить его не получится, так как это не предусмотрено конструктивными особенностями и крепления на стену в нем нет. К низу корпус расширяется за счет импровизированных не съемных ножек. Стоит на поверхности уверенно, не шатается. В верхней части передней панели красуется логотип оператора, в нижней расположились индикаторы работы различных функций маршрутизатора - индикатор питания, доступ в интернет, WiFi на частотах 2,4 ГГц и 5 ГГц (отдельные индикаторы), активность 2G/3G и 4G LTE, индикатор LAN, WAN и уровень сигнала сотового оператора.

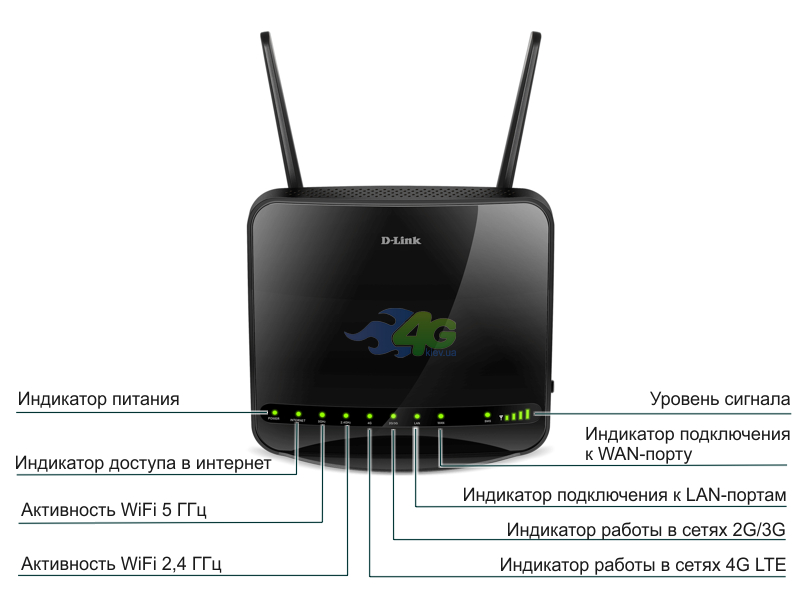

После включения первым загорается индикатор питания, затем в зависимости от того, какая WiFi сеть активна загорается либо 2,4 ГГц либо 5 ГГц. Если включены обе сети - загорятся оба индикатора. После того, как устройство поймает сеть оператора - загорятся индикаторы 2G/3G либо 4G (в зависимости от того, какая сеть доступна в настоящее время. Приоритет отдается сети 4G, если она не доступна - роутер ищет сеть 3G, а затем 2G. Если подключить сетевой кабель к WAN-порту либо к LAN-портам - загорятся соответствующие индикаторы. Индикатор уровня сигнала имеет 4 деления и по нему также можно визуально видеть уровень сигнала, хотя этот показатель по нашему мнению не очень информативен. Лучше смотреть силу сигнала в интерфейсе управления, куда она выводится в более точном цифровом формате.

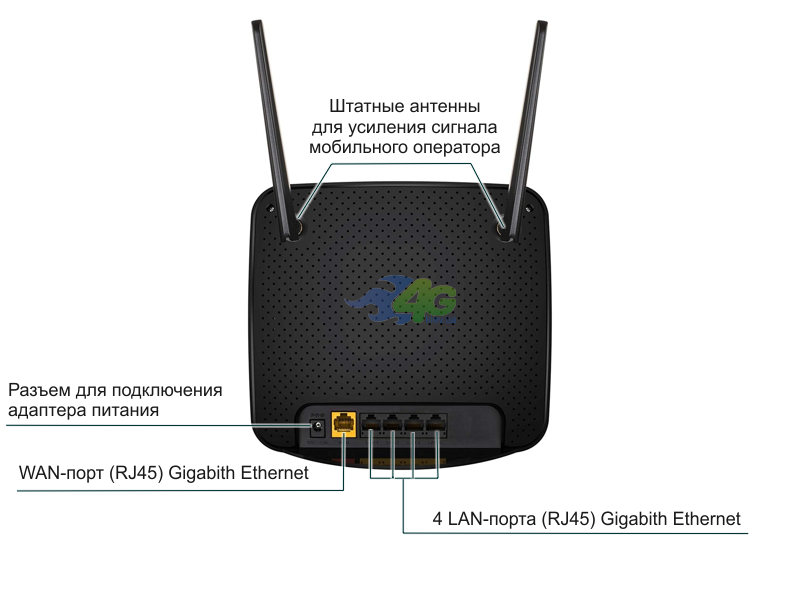

На задней панели в верхней ее части расположились два порта SMA-female для подключения внешних антенн. В комплекте есть две штатные антенны, которые будут ловить сигнал мобильного оператора. Если этого не достаточно - на их место можно подключить внешнюю антенну. Используемый тип переходников - SMA-male. Роутер поддерживает антенную технологию MIMO.
В нижней части расположились порт для подключения адаптера питания, а также блок из 5 Ethernet портов - 1 WAN и 4 LAN. Они поддерживают скорость передачи данных по кабелям до 1 Гбит/сек.

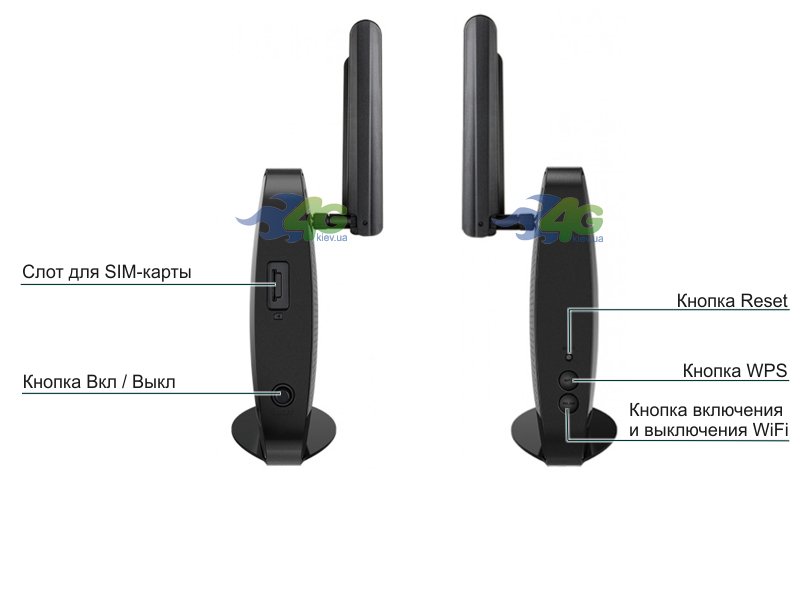

На боковых гранях расположились кнопки управления некоторыми функциями, а именно Кнопка Включения / Выключения питания прибора, слот для SIM-карты, Кнопка Reset (сброс до заводских установок), кнопка WPS и кнопка включения и выключения беспроводной WiFi сети. Да, в D-Link DWR-953 есть такая удобная кнопка. И если вам по каким то причинам не нужен Wi-Fi, а ваши устройства подключены к роутеру по сетевым кабелям, его можно легко отключить, а потом при надобности включить одним нажатием кнопки. Без захода в веб интерфейс настроек, поисков раздела беспроводных сетей и т.п.

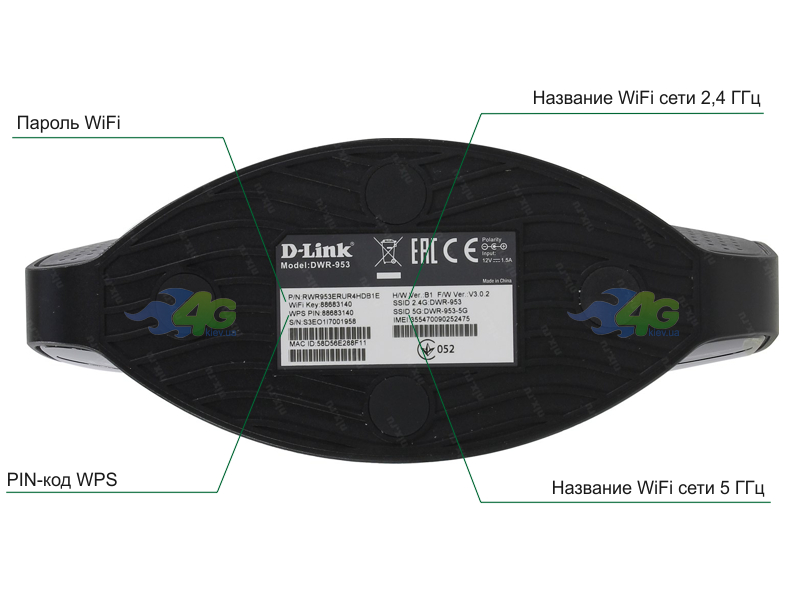

На нижней грани вы найдете наклейку с информацией о версии устройства, IMEI, серийный номер, MAC ID, а также данные, необходимые для подключения к WiFi сети роутера: название беспроводной сети на частоте 2,4 ГГц (SSID 2.4G) и 5 ГГц (SSID 5G), пароль доступа, установленный производителем (WiFi Key), PIN WPS. Здесь же указана модель маршрутизатора - под логотипом D-Link - Model: DWR-953. Это для любителей проверить, "не подсунули ли им что то не то";)
Технические характеристики
Маршрутизатор D-Link DWR-953 может работать как с кабельными провайдерами интернета, так и с мобильными операторами. Можно вставить SIM-карту Киевстар, Vodafone или lifecell и использовать мобильный интернет как основной, либо подключить кабель наземного провайдера и использовать в основном его, а мобильный - иметь как запасной резервный вариант, на случай если что то пойдет не так у основного.
Роутер D-Link DWR-953 поддерживает все частоты, используемые большой тройкой сотовых операторов на территории Украины, поэтому устройство можно задействовать в любой точке покрытия вышеуказанных операторов. Роутер понимает частоты 4G LTE 800 / 900 / 1800 / 1900 / 2100 / 2300 / 2600 МГц, 3G UMTS/WCDMA 900 / 2100 МГц, 2G GSM 850 / 900 / 1800 / 1900 МГц. Внутри установлен модем LTE Cat.4 с максимальной скоростью загрузки данных от станции к абоненту - 150 Мбит/сек, от абонента к станции - до 50 Мбит/сек. В режиме 3G максимальная скорость загрузки составляет 42 Мбит/сек, отправки - 5,76 Мбит/сек. Используемые в нашей стране стандарты 4G - LTE-900, LTE-1800 и LTE-2600 поддерживаются автоматически, поэтому роутер сможет работать в любом месте, где есть покрытие 4G (3G и 2G соответственно тоже).
На борту D-Link DWR-953 двухдиапазонный WiFi модуль стандарта IEEE 802.11 a/b/g/n/ac. Рабочие частоты 2,4 ГГц и 5 ГГц. Максимальная скорость передачи данных в беспроводной WiFi сети 2,4 ГГц - 300 Мбит/сек, 5 ГГц - 867 Мбит/сек. При агрегации частот пользователь получает гигабитный WiFi, что будет очень кстати для просмотра потокового видео или гейминга.
На борту 4 LAN-порта и 1 WAN-порт. Они имеют стандарт Gigabit Ethernet и могут передавать данные на скорости до 1000 Мбит/сек.
Роутер имеет два порта SMA для подключения антенн. В комплекте идут две штатные, усилением по 3 dBi каждая и предназначены для усиления сигнала сотового оператора. При необходимости на их место можно подключить внешнюю усиливающую антенну большей мощности и использовать роутер в сельской местности в местах отдаленных от БС операторов. Внешних WiFi антенн у роутера нет, используются внутренние, которые могут обеспечить покрытие беспроводной сети в радиусе до 50 метров. Поддерживается технология MIMO.
Габариты D-Link DWR-953: 170 x 80 x 180 мм, вес: 400 грамм.
Приём сигнала и скорость передачи данных
По заявлению производителя внутри корпуса установлены две встроенные антенны с поддержкой технологии MIMO 2x2 для приёма сигнала сотового оператора, а также несколько WiFi антенн (также с поддержкой MIMO) для обеспечения стабильной работы беспроводной Wi-Fi сети в диапазонах 2,4 ГГц и 5 ГГц. И если Вай Фай антенны со своими обязанностями справляются успешно, то встроенные антенны 3G / 4G принимают сигнал на твердую троечку. Видимо для этого в комплекте и имеются штатные антенны с усилением по 3 dBi каждая. Так при включении роутера без штатных антенн в зоне уверенного приёма сигнала шкала показывала два деления из 4-х, то после того, как мы накрутили комплектные антенны приём резко улучшился и индикатор уровня сигнала постоянно показывал 4 деления. Приём стал стабильным c показателем RSSI -65 dBi (в других условиях показатели силы сигнала могут отличаться в большую или меньшую сторону в зависимости от условия использования).
Внешние антенны, которые подключаются на место штатных также будут улучшать качество приёма сигнала. Выбор такой антенны - процедура индивидуальная и зависит от места расположения объекта, где будет использоваться устройство, силы сигнала, уровня шумов, расстояния до базовой станции оператора и наличия и характера преград, которые затрудняют прохождение радиоволн. Подобрать внешнюю антенну для усиления сигнала вы можете самостоятельно в нашем разделе антенн, либо позвонив в отдел продаж, где опытные специалисты помогут подобрать лучшую антенну.
Что касается скорости интернета, то роутер D-Link DWR-953 показывает себя как типичный представитель своего класса. В зависимости от качества покрытия сети, загрузки базовых станций и некоторых других параметров из него легко можно выжать 20 Мбит/сек, 50 Мбит/сек или даже 100 Мбит/сек на загрузку данных, что позволит легко справляться с любыми задачами - просмотром потокового видео, онлайн играми, прослушиванием музыки, загрузкой больших фалов и т.п.
Веб-интерфейс управления настройками

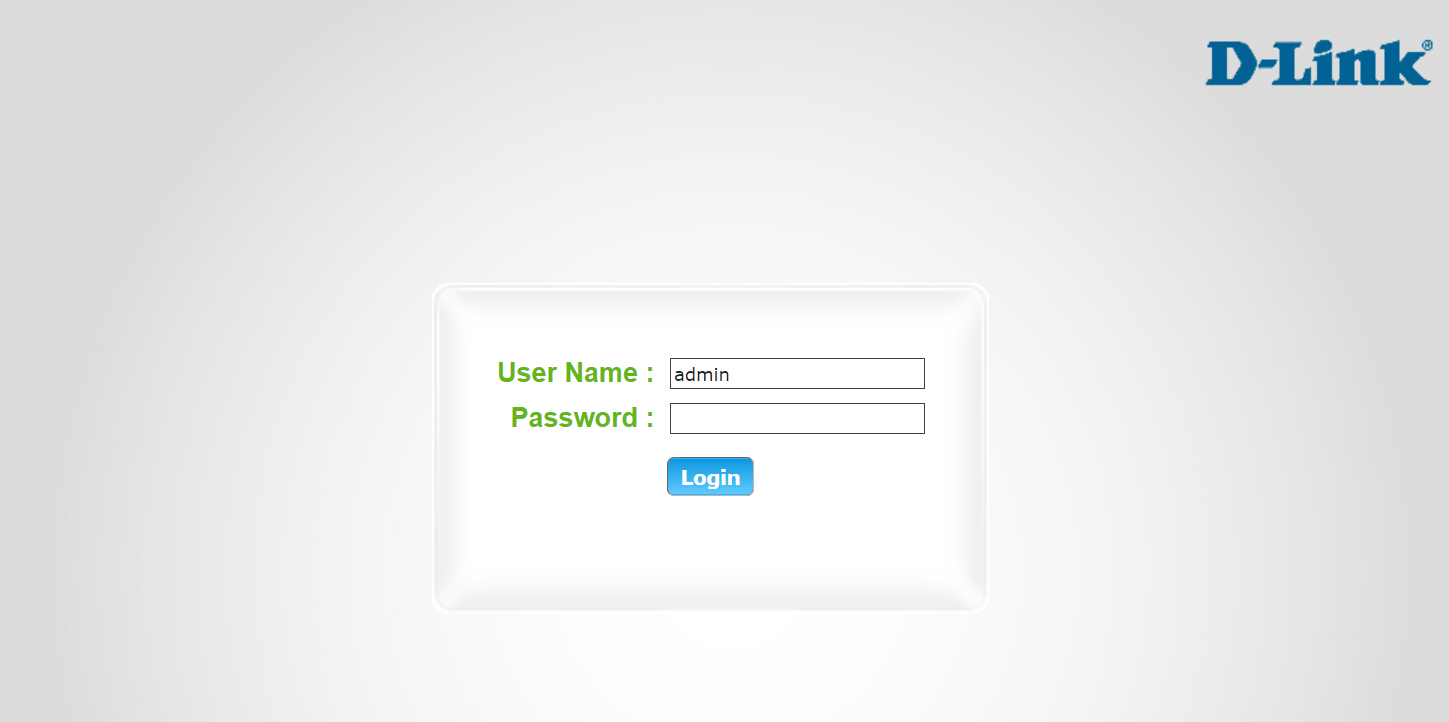

Традиционно, для того чтобы попасть в меню настроек D-Link в своих роутерах использует IP-адрес 192.168.0.1 . В D-Link DWR-953 ничего не изменилось, в веб интерфейс настроек нужно заходить именно по этому айпишнику. Подключитесь к WiFi сети роутера компьютером, смартфоном, планшетом или другим устройством, где есть интернет-браузер, в адресной строке введите выше указанный IP-адрес и нажмите клавишу ввода. Откроется страница входа, где нужно указать логин и пароль администратора. По умолчанию установленные производителем значения - Логин: admin, пароль: admin.
Введите эти данные в соответствующие поля и нажмите кнопку Login. Вы попадете на стартовую страницу меню настроек роутера D-Link DWR-953.
В верхней части находятся иконки основных разделов меню. Все достаточно интуитивно и понятно даже без знания английского языка. К слову, в верхнем правом углу экрана есть выпадающее меню, где можно выбрать язык интерфейса. К сожалению ни украинского ни русского языков там нет. Только английский, французский, испанский, итальянский, немецкий и португальский. Выбирайте тот, который вам наиболее понятен либо при подключенном интернете запустите перевод страницы на украинский или русский языки и не нужно будет гадать о значениях тех или иных понятий.

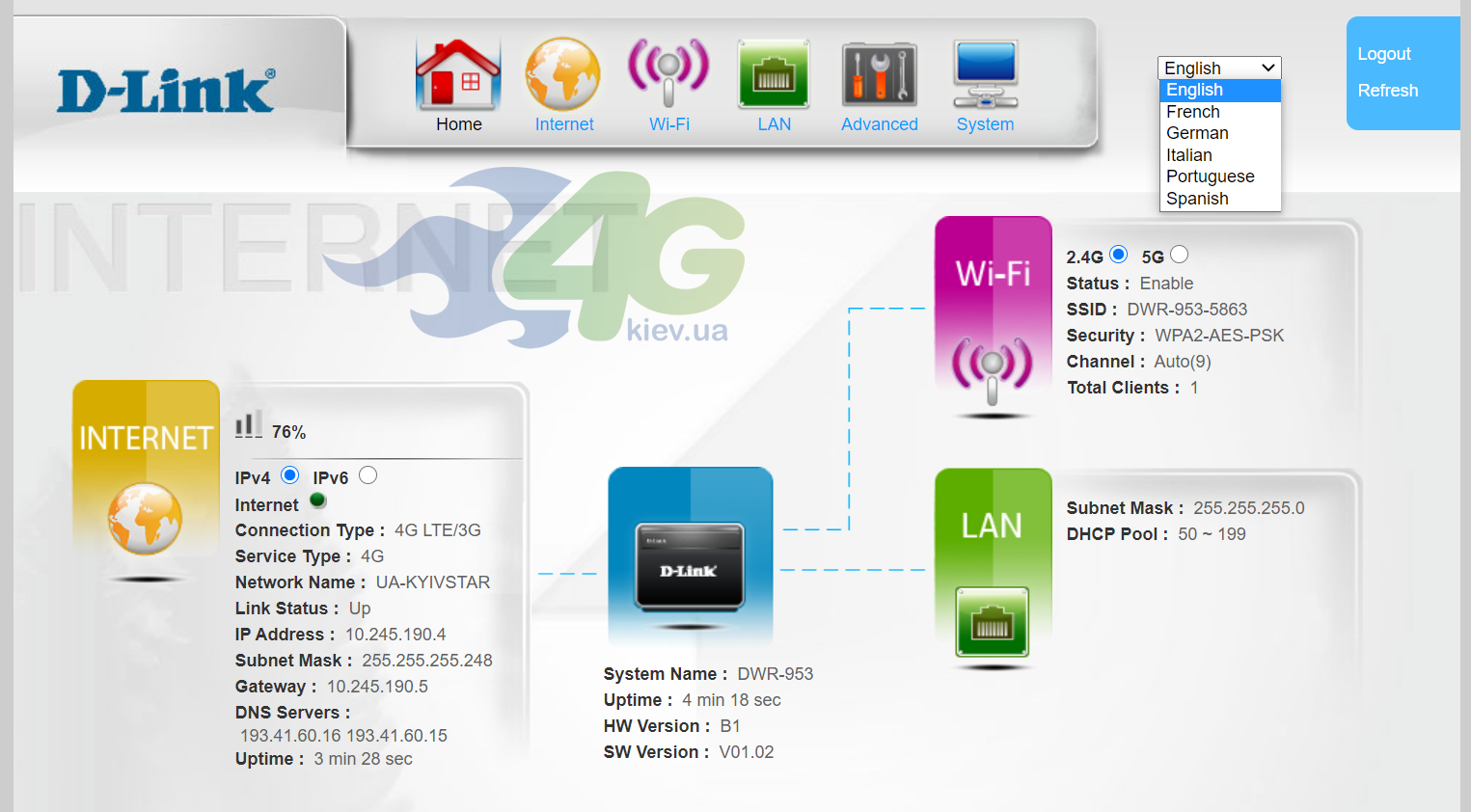

Стартовая страница разделена на 4 блока: Internet, Wi-Fi, LAN и D-Link.
В блок Internet выводятся сводные данные об уровне сигнала (в процентном эквиваленте), статусе подключения, название оператора связи, тип сети обслуживания и некоторая другая информация касающаяся доступа в интернет.
В блоке Wi-Fi вы найдете информацию о статусе работы беспроводной сети роутера в диапазонах 2,4 ГГц и 5 ГГц, название сети, тип шифрования, количество подключенных устройств.
В блоке LAN выводится информация о кабельном подключении к роутеру. Когда к нему что либо подключено по Ethernet-кабелю выводится больше информации, в нашем же случае не подключено ничего, поэтому есть только показатели маски подсети и DHCP-диапазона.
Блок D-Link - это информация об устройстве, где отображается его версия, версия прошивки, название и время работы.
Хотим сразу отметить, что в данном обзоре мы пройдемся по параметрам, которые могут быть нужны прежде всего не опытным пользователям. Специалисты же в настройке сетей сами разберутся со всем необходимым.
Internet

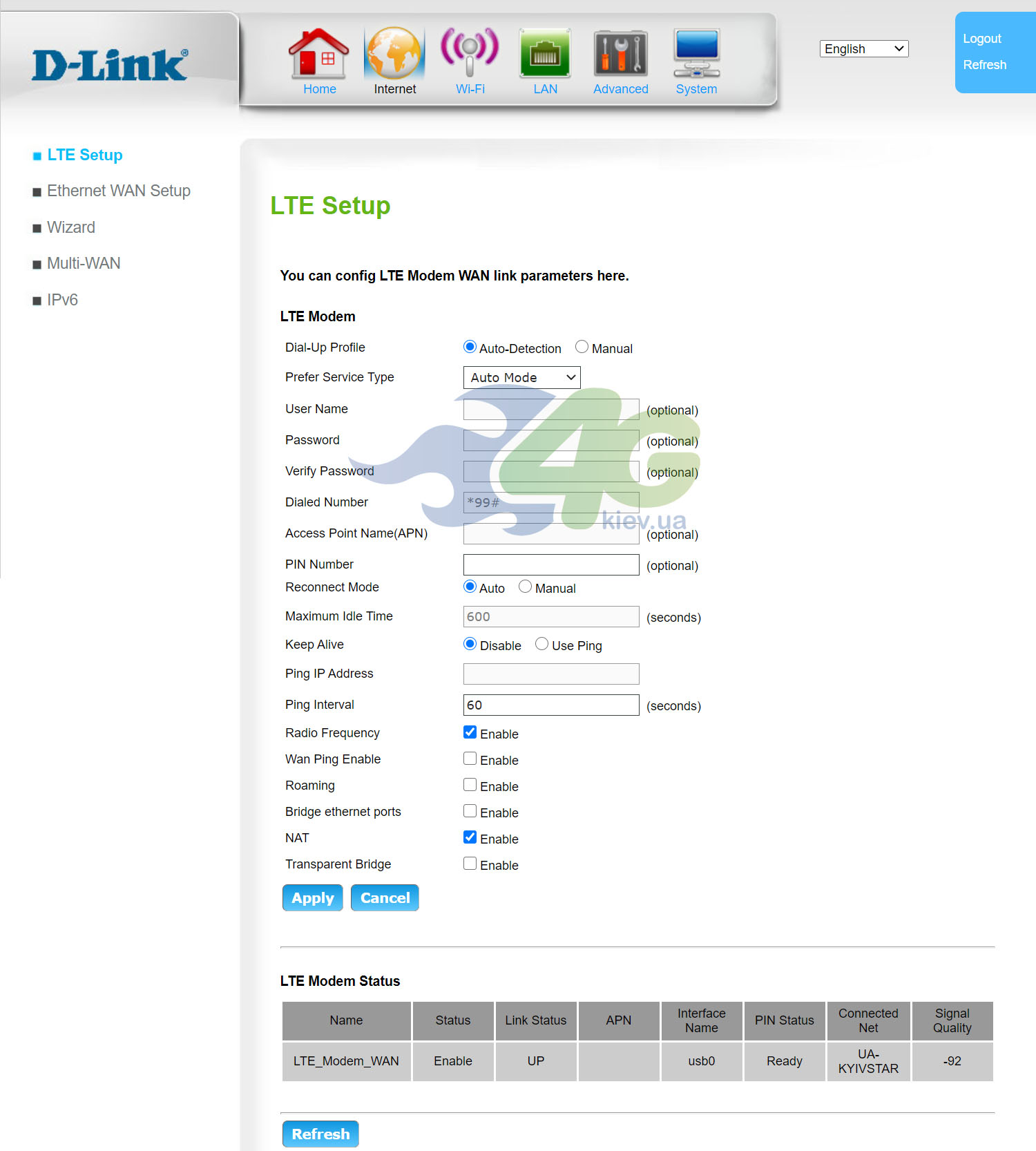

Этот раздел посвящен настройкам доступа в интернет. Первый пункт - настройка LTE модема. На этой странице вы сможете посмотреть автоматические настройки, которые роутер подтянул из памяти SIM-карты, либо установить их самостоятельно в ручном режиме. Для работы устройства в сетях украинских операторов достаточно указать номер дозвона *99#, значение точки доступа - для Лайфселл и Водафон это слово internet, для Киевстара - в зависимости от формы обслуживания (контрактная или предоплаченная) либо www.kyivstar.net либо www.ab.kyivstar.net . Имя пользователя и пароль указывать не нужно. Также желательно (или даже обязательно) установить значение Reconnect Mode (Режим переподключения) в положение Auto. Тогда при потере сигнала или обрыве связи с интернетом роутер будет самостоятельно осуществлять переподключение к сети оператора и пользователю не нужно будет предпринимать никаких действий.
Немного ниже в таблице LTE Modem Status вы можете видеть информацию о сотовой сети, к которой подключен роутер (в данном случае у нас Киевстар), а также показатель силы сигнала (RSSI), который может быть полезен при установке и настройке внешней усиливающей антенны. В таблице он отображается как Signal Quality и отображается со знаком минус. В данном случае это -92 dBi. Чем это значение будет меньше, тем сигнал лучше.

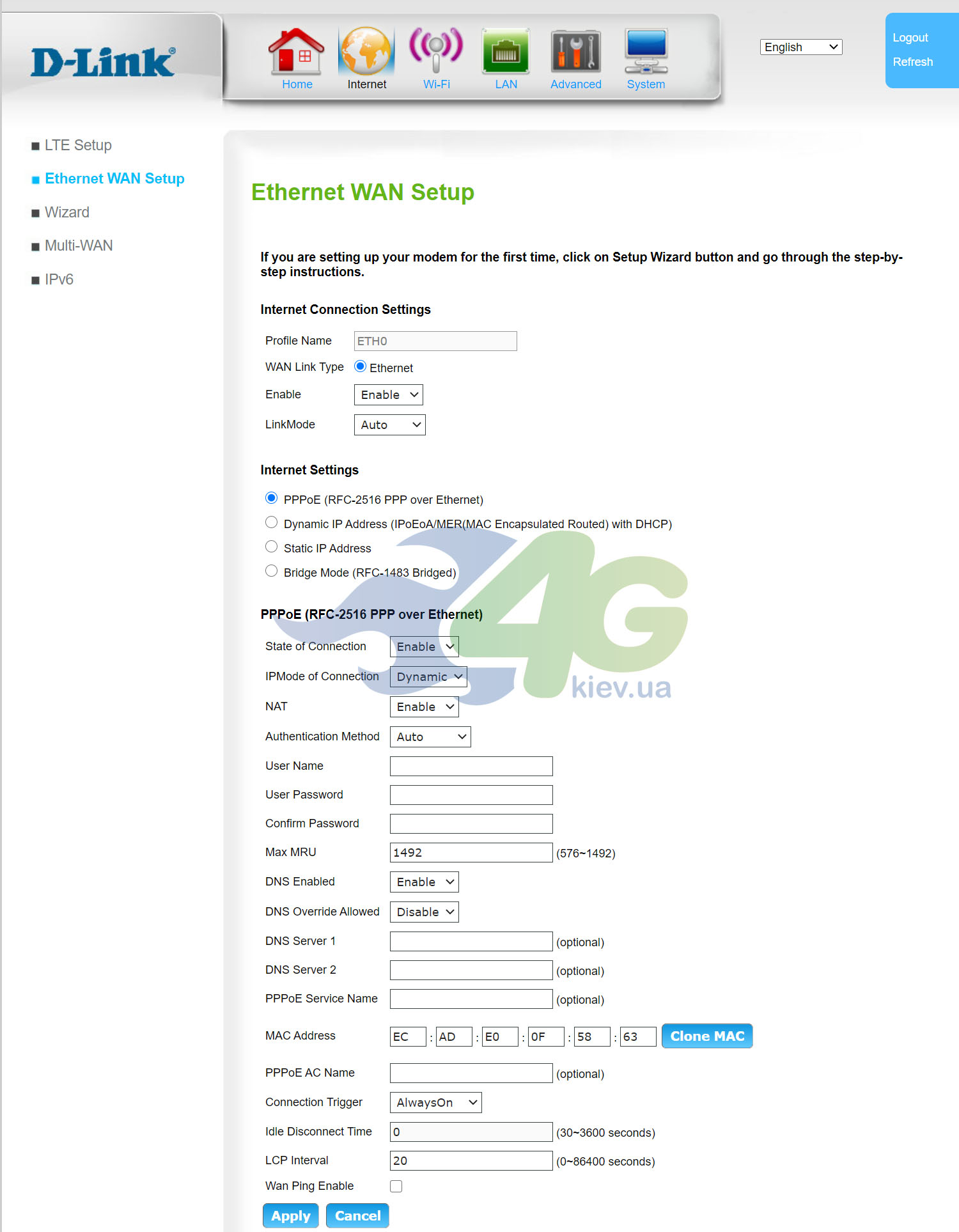

В пункте меню Ethernet WAN Setup вы можете задать настройки подключения роутер к кабельному интернету. Ведь его можно использовать не только с SIM-картами мобильных операторов, но и с кабельным интернетом, а мобильный держать в качестве резервного канала, на случай если кабельный интернет упадет.
Здесь много различных параметров. Все что нужно для работы интернета в данном случае предоставит ваш интернет провайдер. Для сохранения измененных параметров не забудьте нажать кнопку Apply внизу страницы.
Если вы впервые настраиваете D-Link DWR-953 то следующий пункт Wizard поможет в несколько шагов настроить устройство для работы в сети.

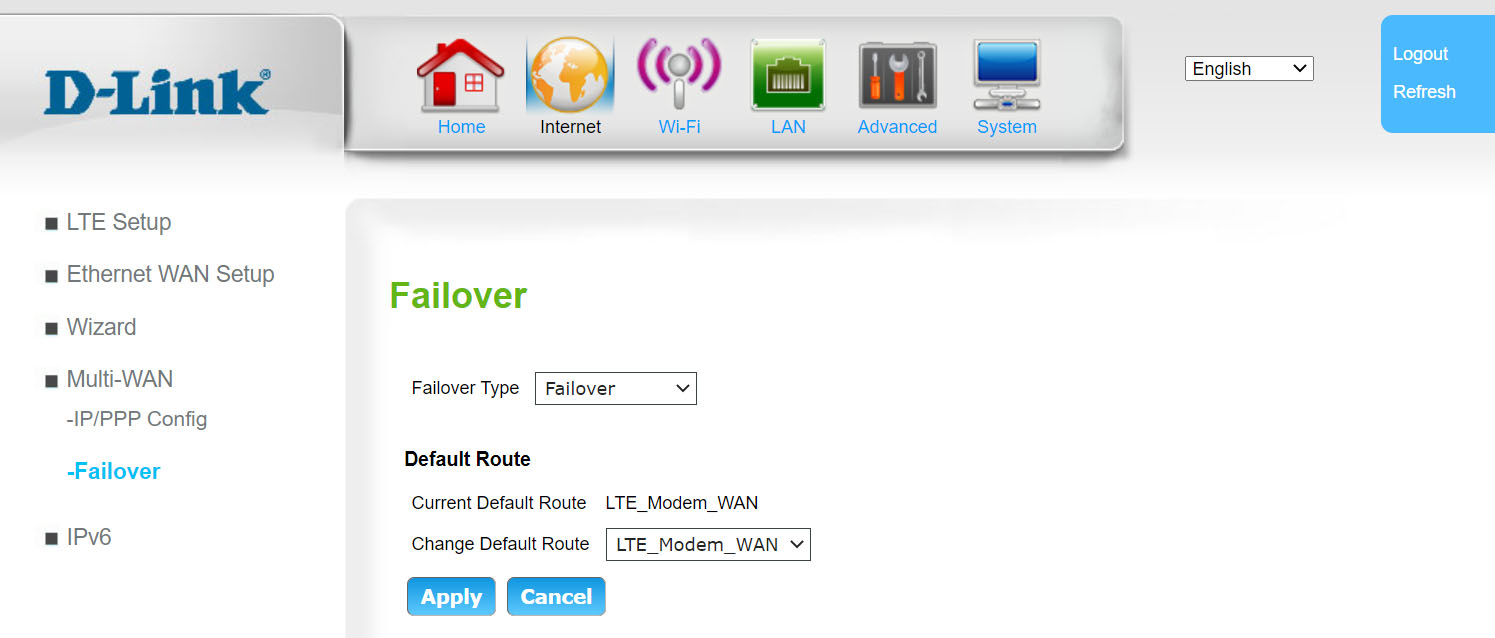

В разделе Multi-WAN можно настроить переключение роутера с кабельного интернета на мобильный (или наоборот). Это делается в пункте Failover, что обозначает аварийное переключение или передачу функциональной нагрузки на резервный компонент компьютерной системы или сети (сервер, сетевое устройство, функциональный модуль и т. п.) в случае сбоя или нарушения функционирования основного компонента той же системы или сети. Проще говоря это та полезная и не часто встречающаяся в 4G роутерах функция, которая позволяет автоматически переключаться на 4G интернет при использовании кабельного интернета, когда в кабельном интернете происходит сбой. Функцию также можно настроить по обратному сценарию, при сбое 4G интернета роутер может автоматически переключиться на проводной. По умолчанию функция Failover отключена.
Включить её и задать сценарий можно в соответствующем разделе с одноименным названием. Для того, чтобы произвести настройки нужно чтобы роутер был подключен и к кабельному интернету и в нем стояла SIM-карта сотового оператора. Тогда будут доступны все функции и сценарии использования.
Wi-Fi
Как очевидно из названия раздела - в нем производится настройка беспроводной сети роутера. D-Link DWR-921 поддерживает две сети на частотах 2,4 ГГц и 5 ГГц. В разделе Wi-Fi настройки для каждой сети вынесены в отдельный раздел. Они идентичны по своим пунктам. Рассмотрим на примере сети 5 ГГц.

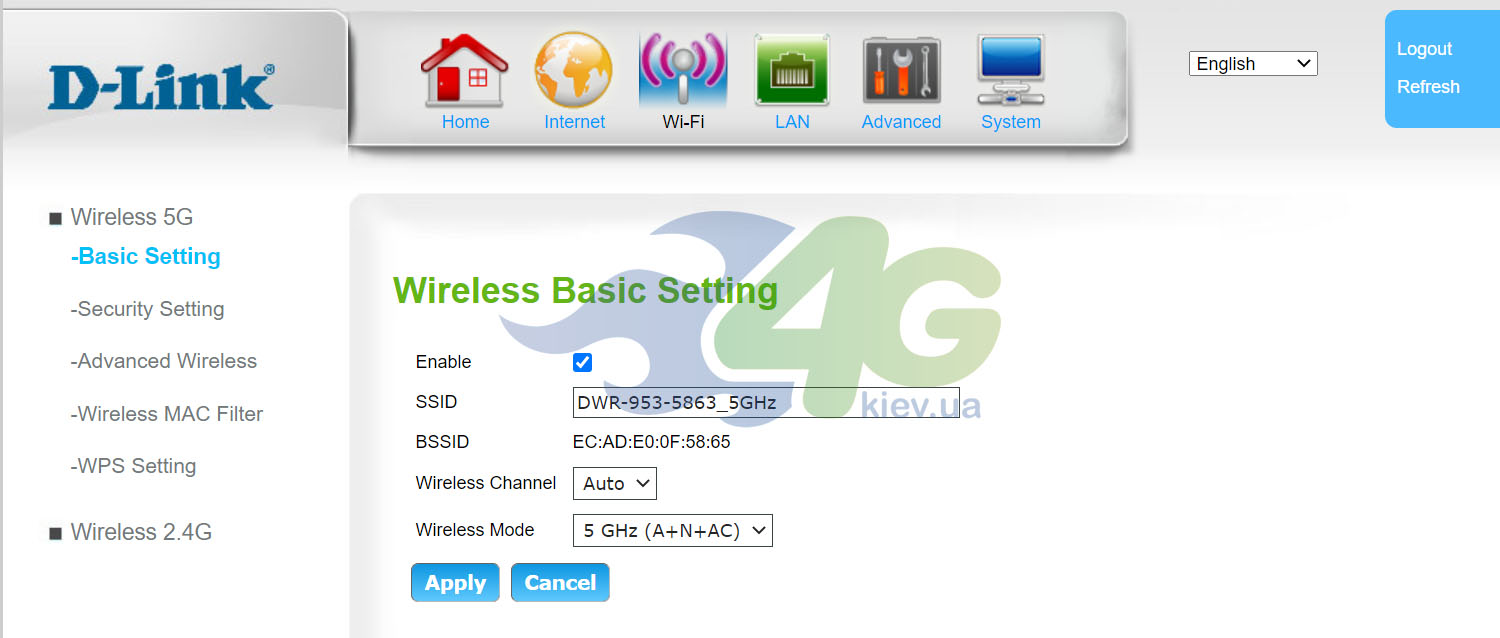

В пункте Basic Settings меняются основные параметры - Название сети, беспроводный режим, канал вещания. Здесь же можно включить или выключить трансляцию сети в эфир.

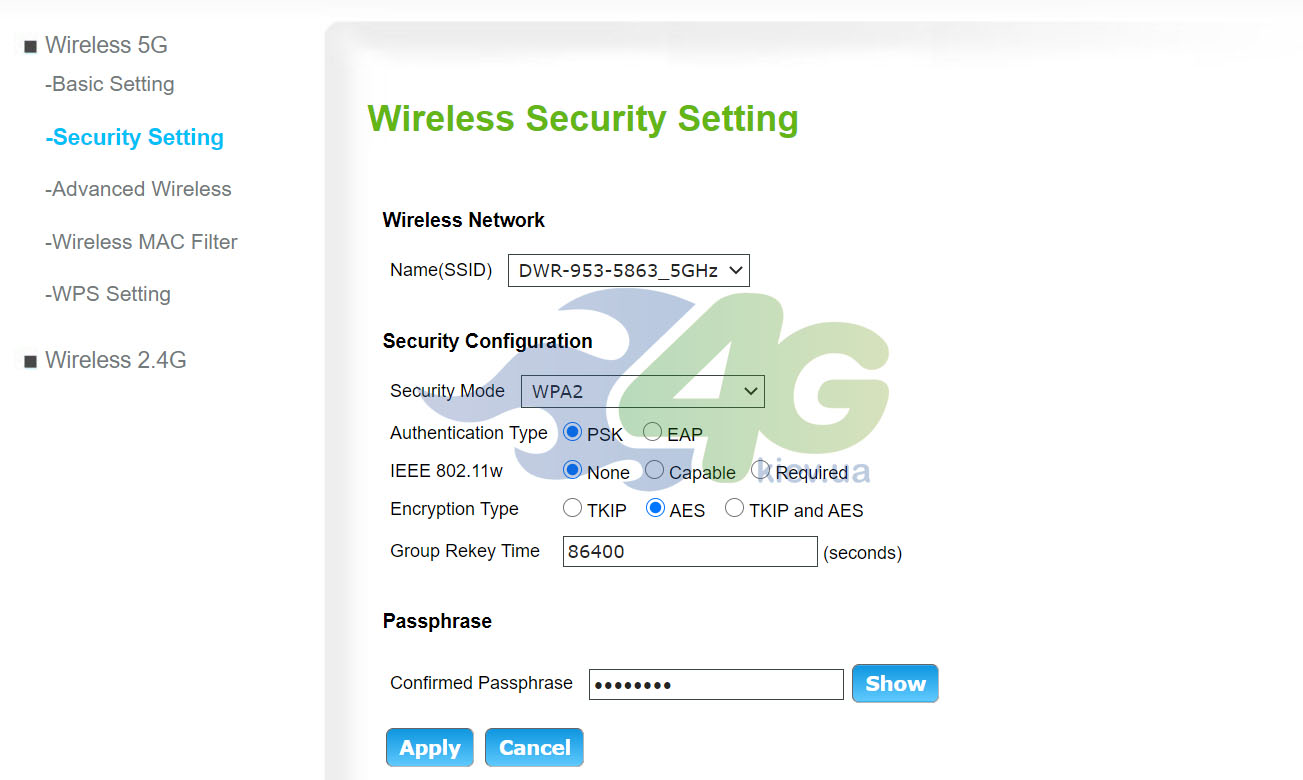

В меню Security Settings задаются параметры защиты беспроводной сети, а проще говоря устанавливается пароль на WiFi, тип аутентификации и некоторые другие параметры.

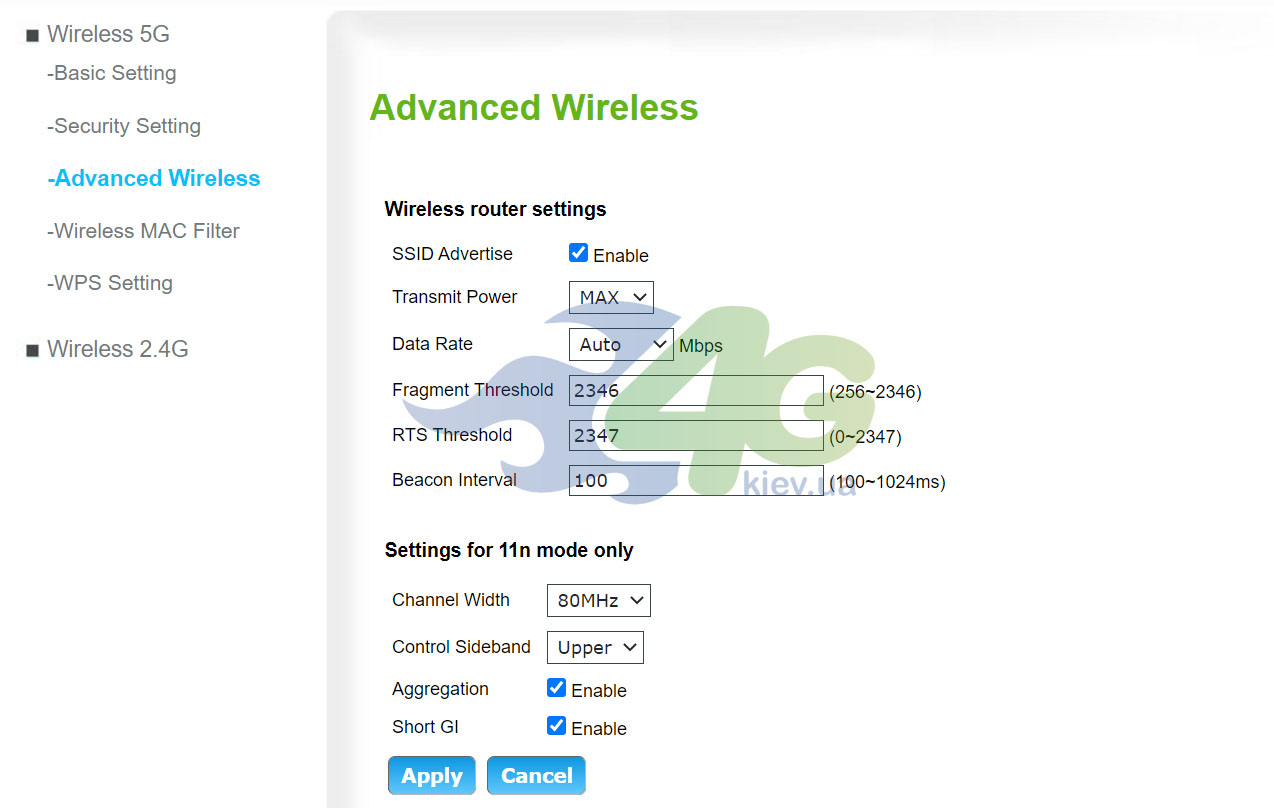

Расширенные настройки безопасности WiFi сети доступны в разделе Advanced Wireless. Здесь можно задать мощность работы передатчика (Transmit Power), ширину канала вещания и некоторые другие параметры. Мощность работы передатчика WiFi можно регулировать в зависимости от необходимости покрытия большого или малого помещения. Доступны три параметра - Low (низкая мощность), Mid (средняя мощность) и Max (максимальная мощность работы передатчика).
В разделе Wireless MAC Filter можно задать фильтрацию по MAC-адресам для устройств, подключенных к роутеру по WiFi.

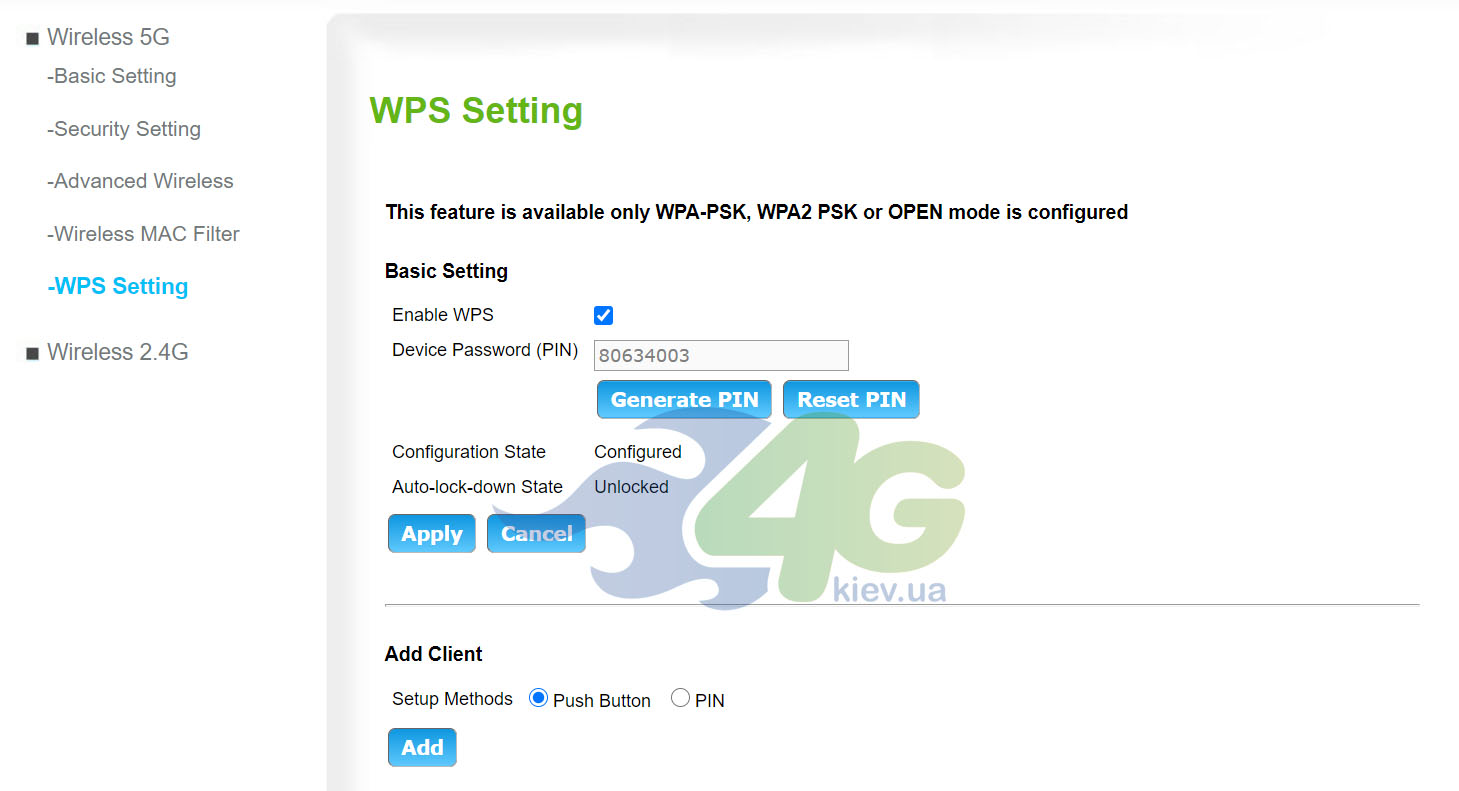

А в пункте WPS Settings задаются настройки доступа к беспроводной сети маршрутизатора по пин-коду.
Для WiFi сети на частоте 2,4 ГГц все настройки идентичны, поэтому дополнительно мы их рассматривать не будем.
LAN

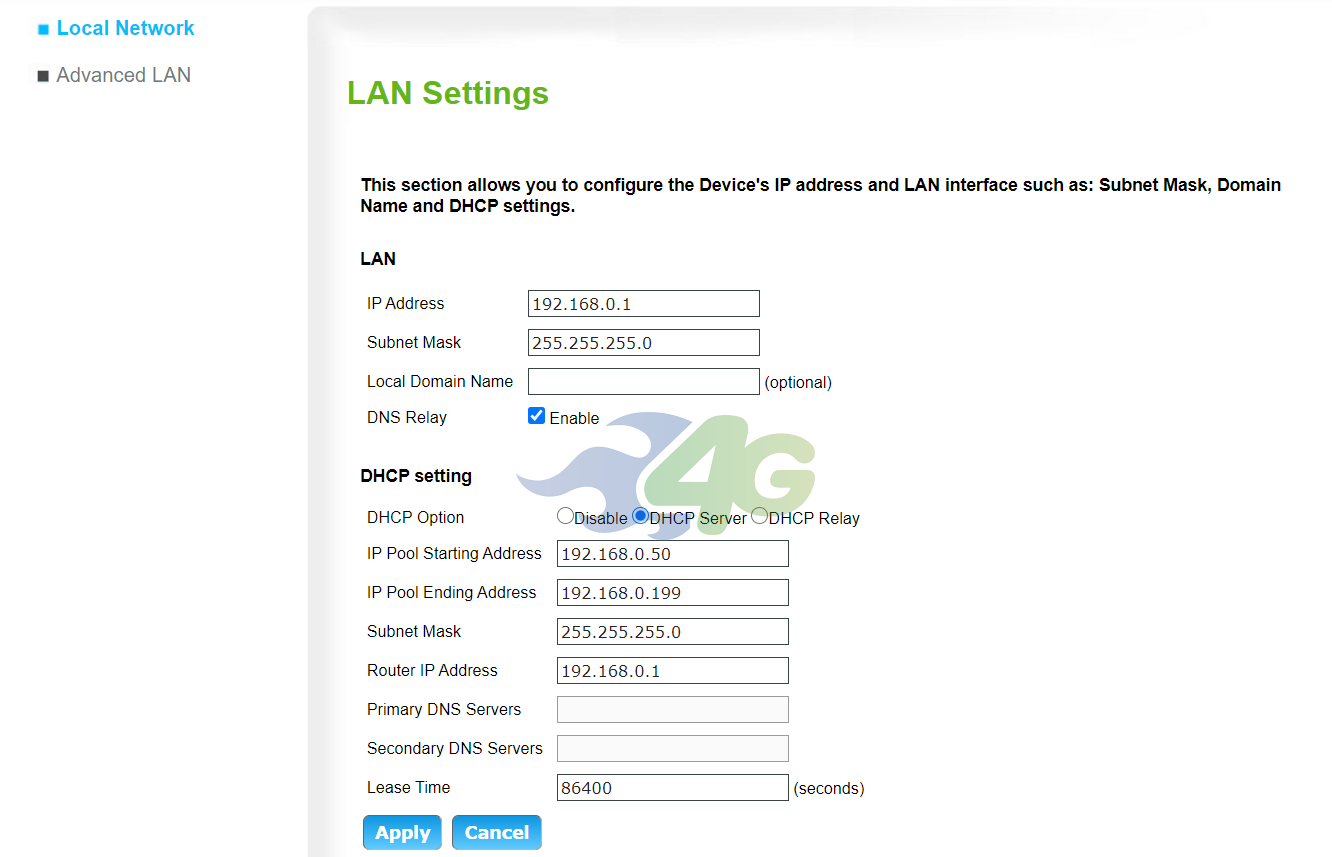

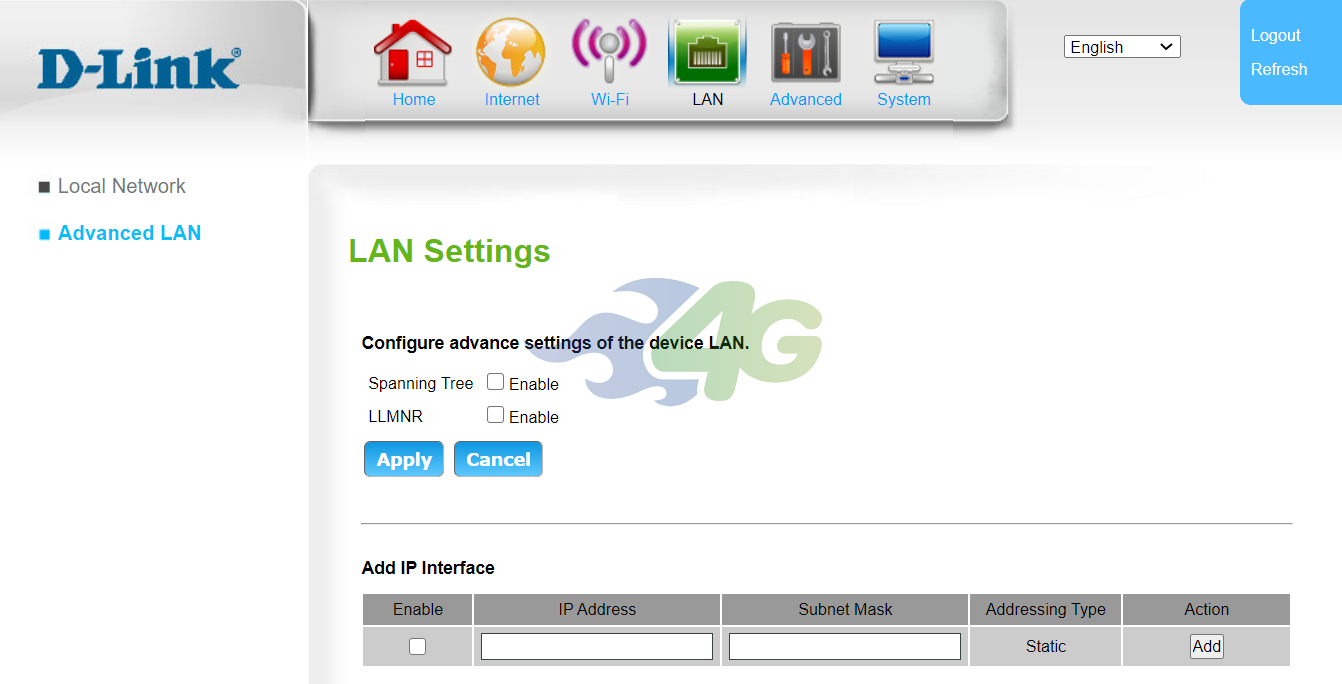

В разделе LAN собраны настройки кабельного подключения к роутеру, параметры работы LAN-портов и т.п. Настроек здесь не очень много и первым пунктом меню выступают общие настройки подключения к LAN-портам. Здесь можно задать параметры IP-адреса устройства, маски подсети, локального доменного имени, а также настройки DHCP-сервера.
В дополнительных настройках можно найти некоторые расширенные параметры работы LAN портов, которые рядовому пользователю ни о чем не скажут.
Advanced

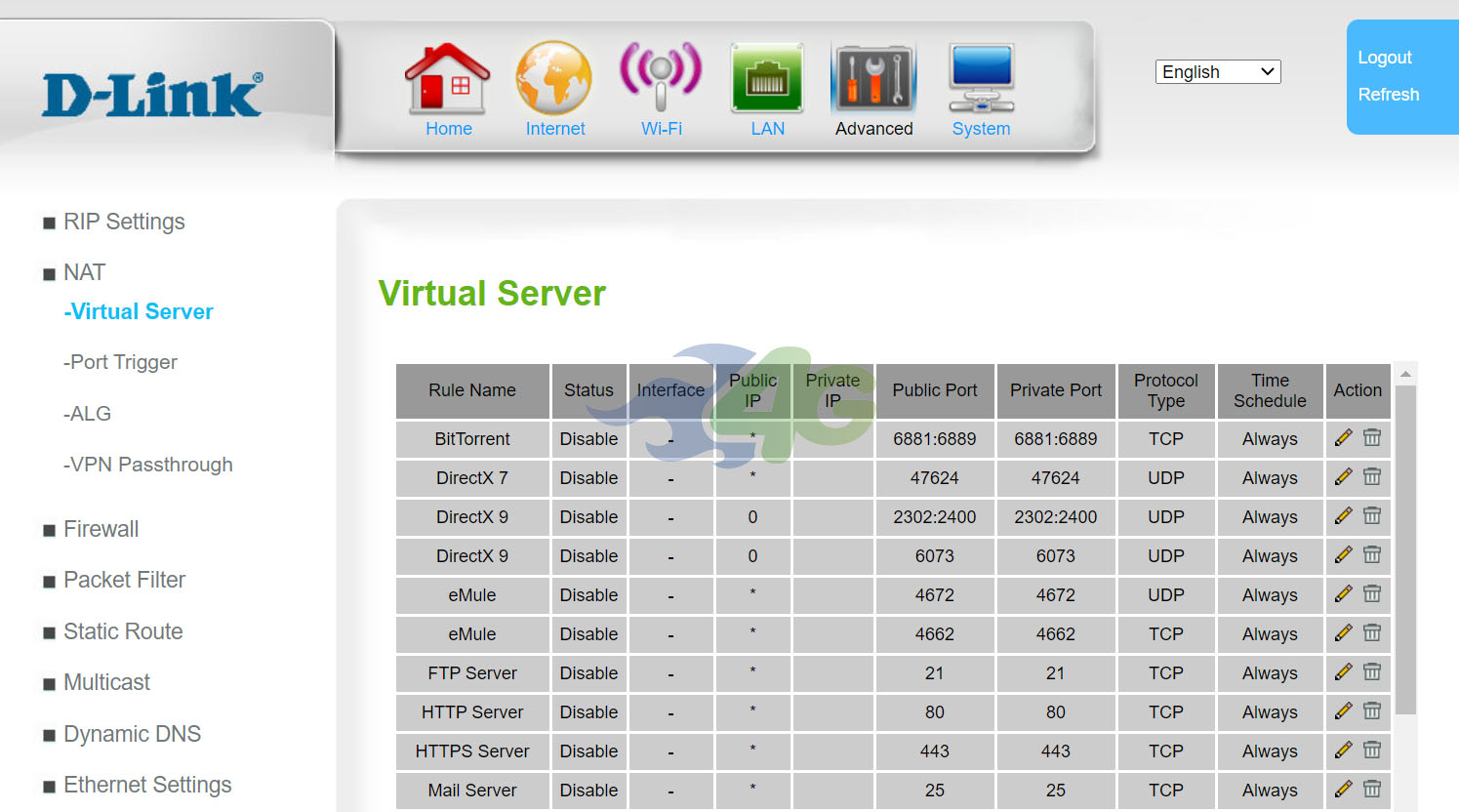

Advanced в переводе с английского расширенный или продвинутый и говорит о том, что мы добрались до раздела с расширенными настройками маршрутизатора. В модели DWR-953 их достаточно много, что позволяет тонко настроить работу устройства под нужды пользователя. Здесь доступны разделы с настройками Виртуального сервера

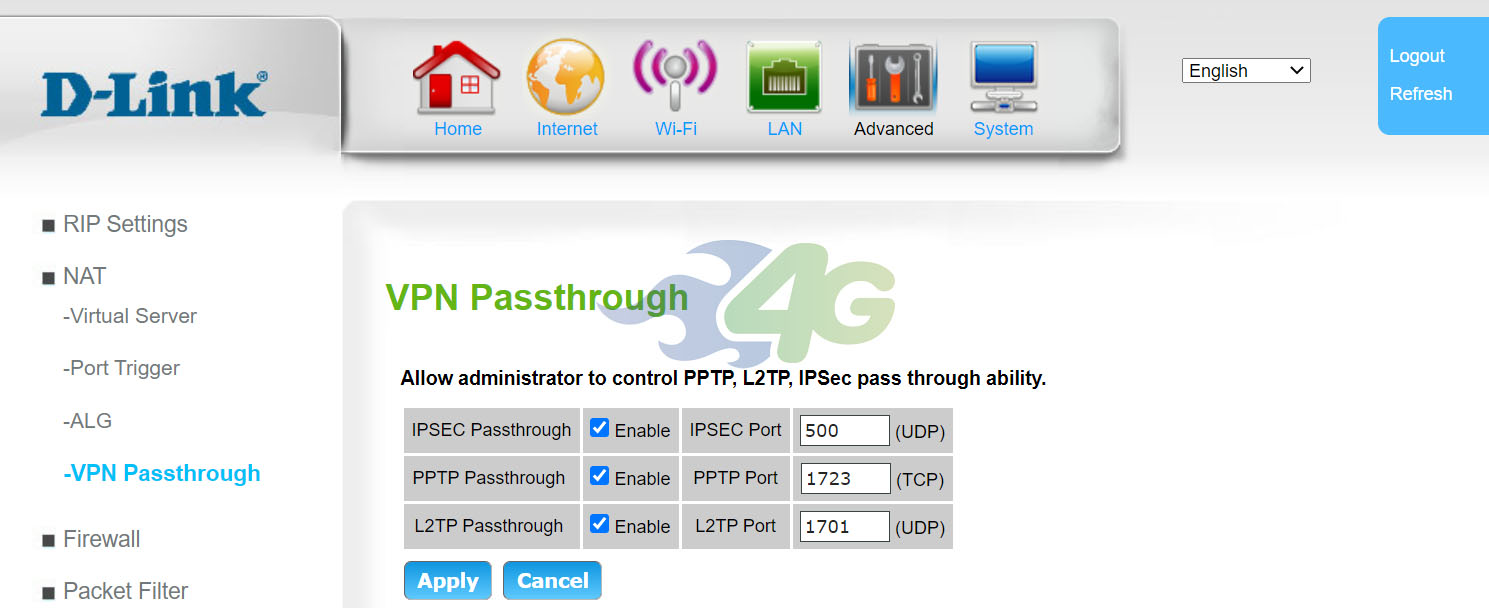

VPN сервера

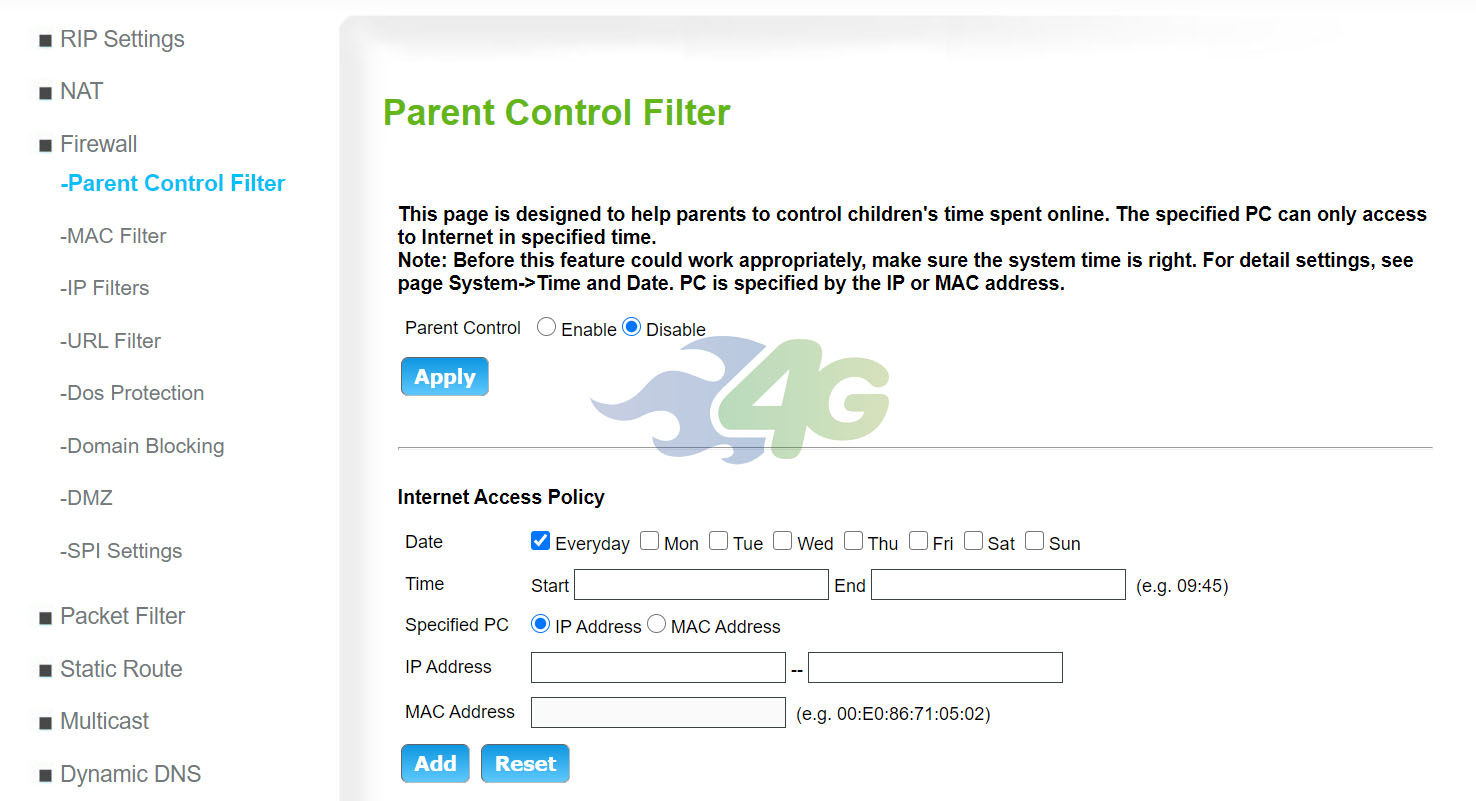

Родительский контроль

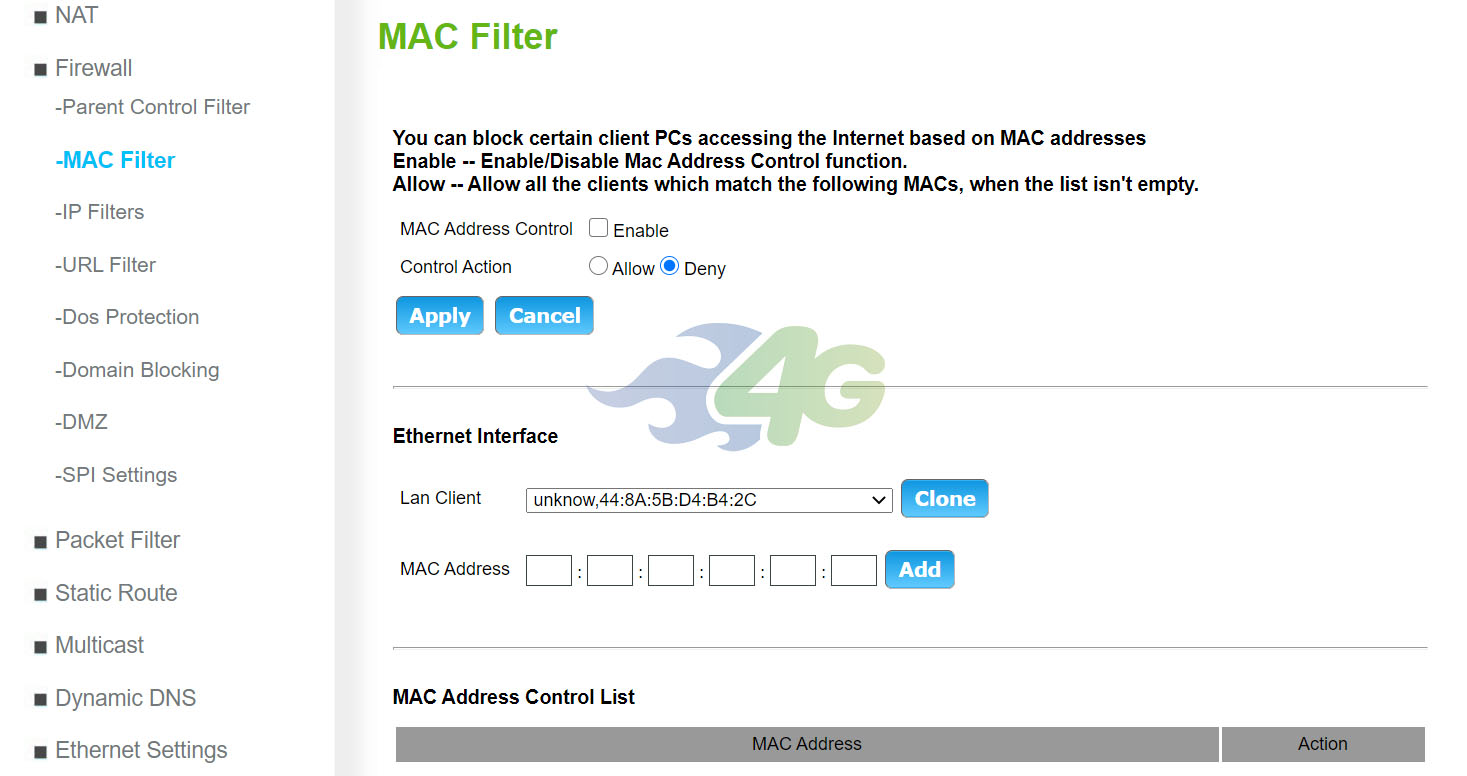

Фильтрация по MAC-адресам
Фильтрация по IP-адресам

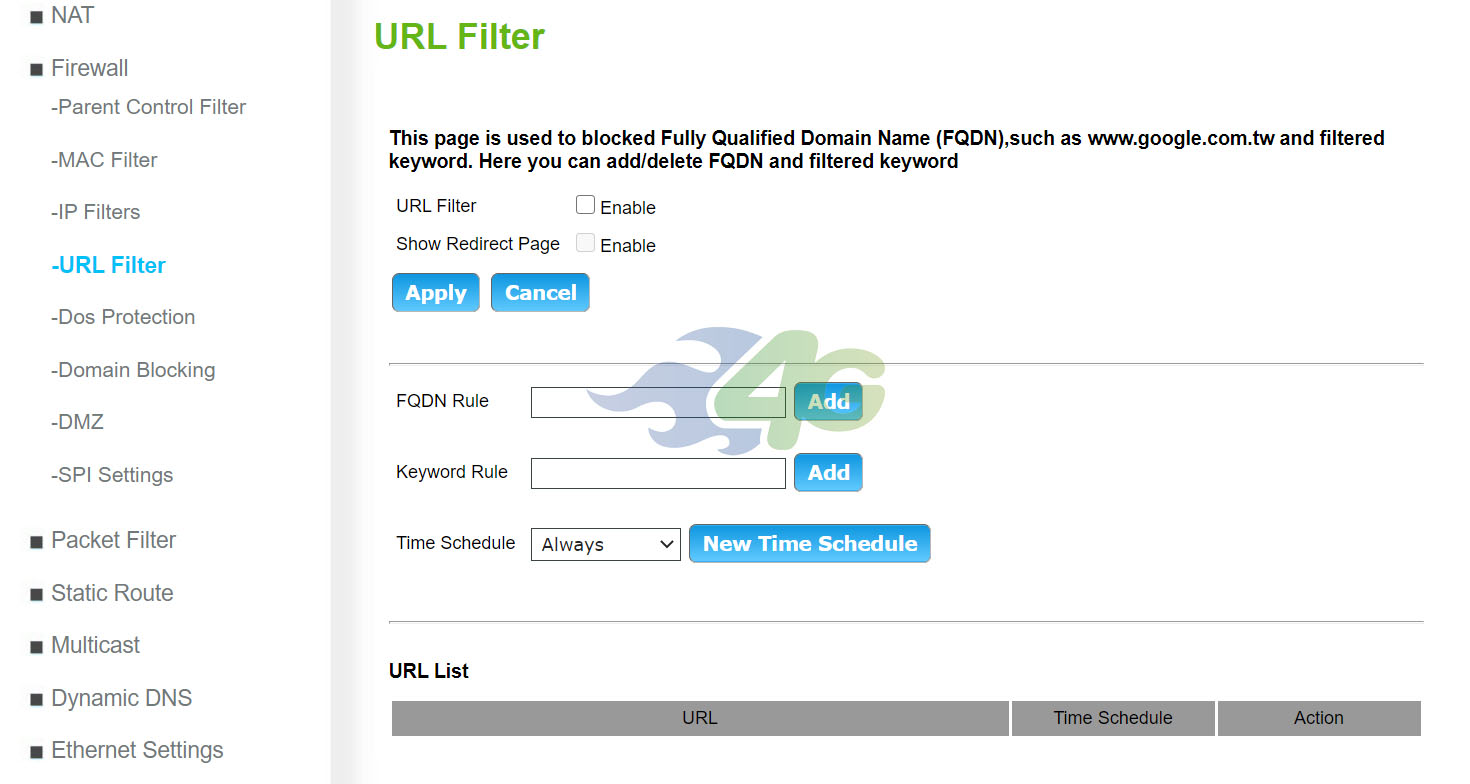

Фильтрация по URL-адресам

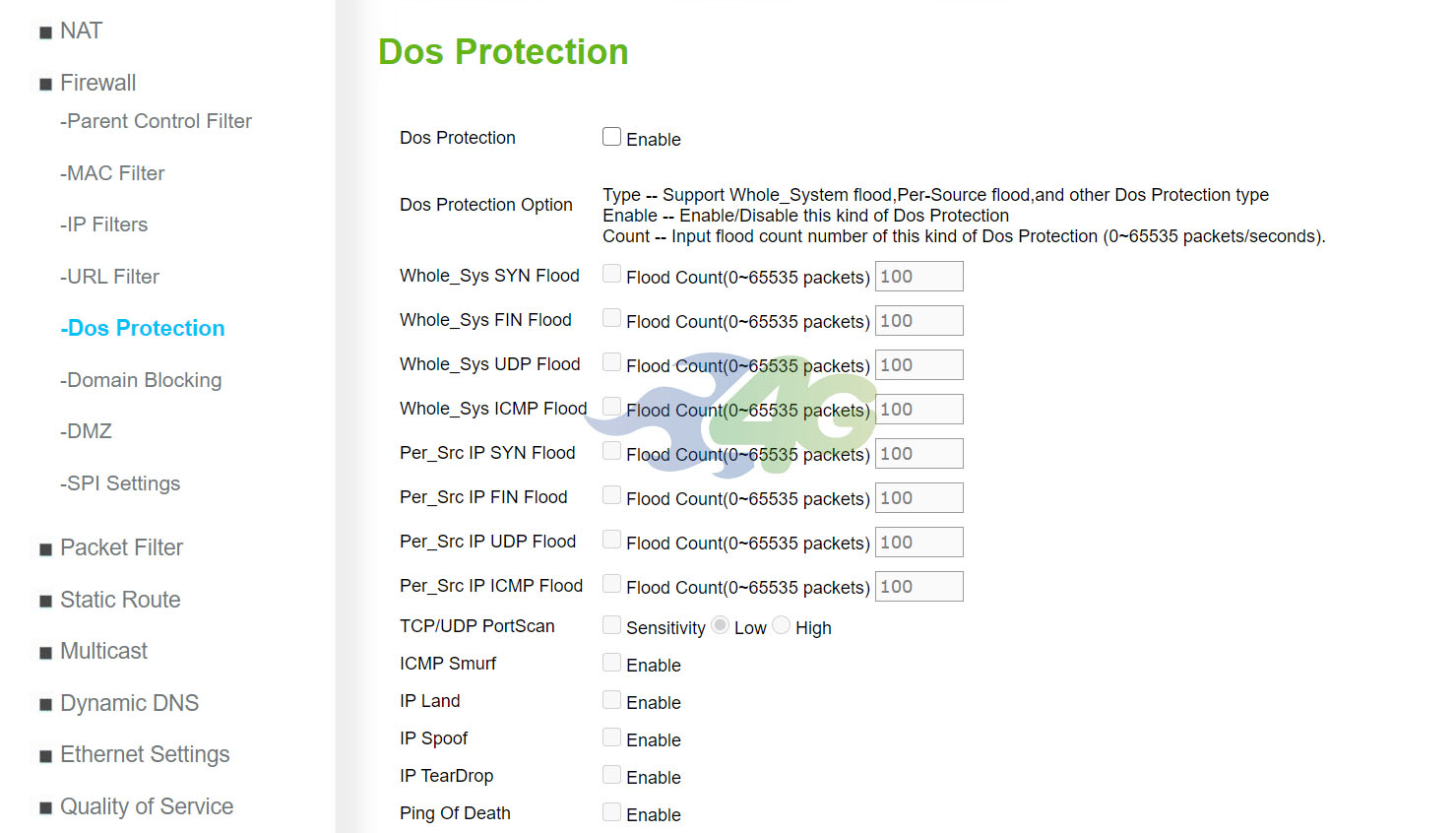

Настройки защиты от DOS атак
Настройки блокировки доменных имен

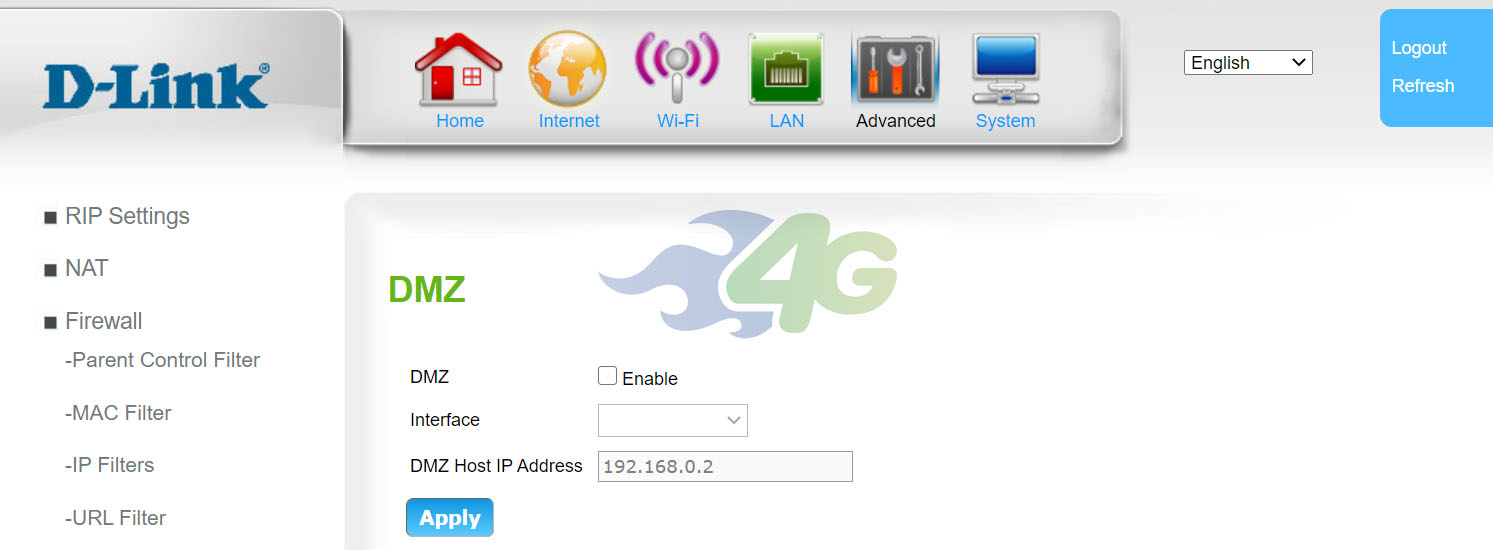

Настройки DMZ
Также доступны и другие расширенные настройки, которые вы можете посмотреть в соответствующих разделах. На них мы не будем акцентировать внимание, т.к. эти параметры редко используются обычными пользователями, а чаще профессионалами - системными администраторами и т.п.
System
Раздел Система посвящен настройкам самого прибора. Здесь вы найдете настройки даты и времени в маршрутизаторе, логи системных ошибок, раздел изменения пароля администратора, раздел обновления прошивки роутера, сброс настроек устройства к заводским параметрам, раздел SMS, где можно прочитать принятые сообщения и создать и отправить новое через установленную SIM-карту, раздел USSD запросов, где можно отправить соответствующий запрос оператору (например запрос с проверкой баланса) и получить ответ. Это удобно делать для проверки различных услуг (баланса счета, количества пакетных мегабайт и т.п.) не доставая SIM-карту из роутера и не вставляя ее в телефон. Также доступны некоторые другие, редко используемые обычными пользователями параметры, такие как пингование, удаленное управление или Расписание включения и выключения файрвола.
Новая прошивка D-Link DWR-953
В настоящее время доступна русская прошивка D-Link DWR953, которая привносит множество изменений как в сам веб-интерфейс, так и в работу маршрутизатора. Новая прошивка кроме прочих имеет русский язык интерфейса и отличное от стоковой размещение элементов. По нашему мнению меню управления стало более интуитивно понятным, при богатстве возможностей управления параметрами. К тому же само устройство на новой прошивке работает значительно быстрее и стабильнее. Основываясь на множестве тестов, проведенных на аппаратах со стандартной прошивкой DWR-953 и с новой, можно констатировать факт, что скорость передачи данных на роутерах с новой прошивкой увеличивается на 20-40%. Это весьма значительный прирост, который по праву оценят пользователи. Ниже мы приведем скриншоты веб-интерфейса данной прошивки в различных разделах. Ее можно установить при необходимости по запросу. Для этого обратитесь в отдел продаж нашего магазина. Сроки и стоимость работ уточнит ответственный специалист.

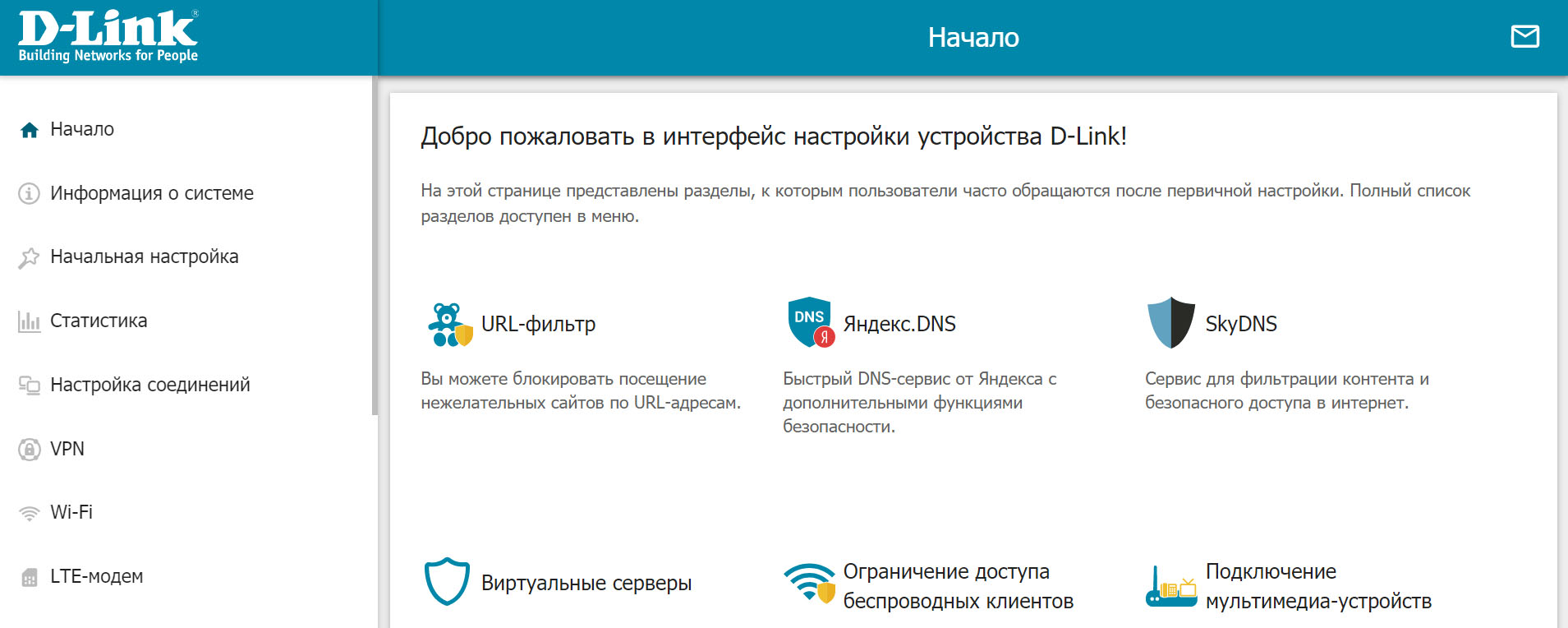

Стартовая страница обновленного веб-интерфейса настроек D-Link DWR-953

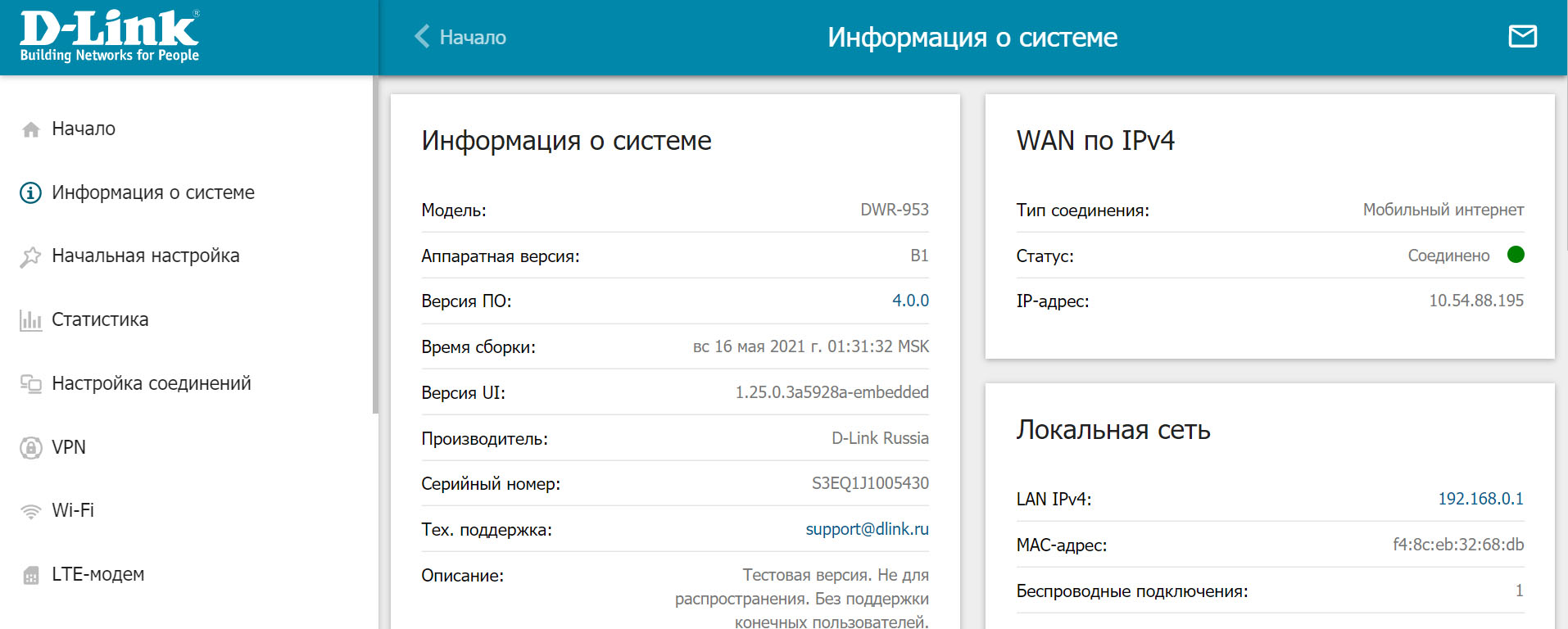

Раздел "Об устройстве". Сюда выводится различная информация о системе.
Раздел настройки LTE-модема. Здесь вы сможете не только задать параметры его работы, но и в реальном времени следить за изменениями показателей силы сигнала сотового оператора. Это пригодится если вы будете настраивать внешнюю антенну.

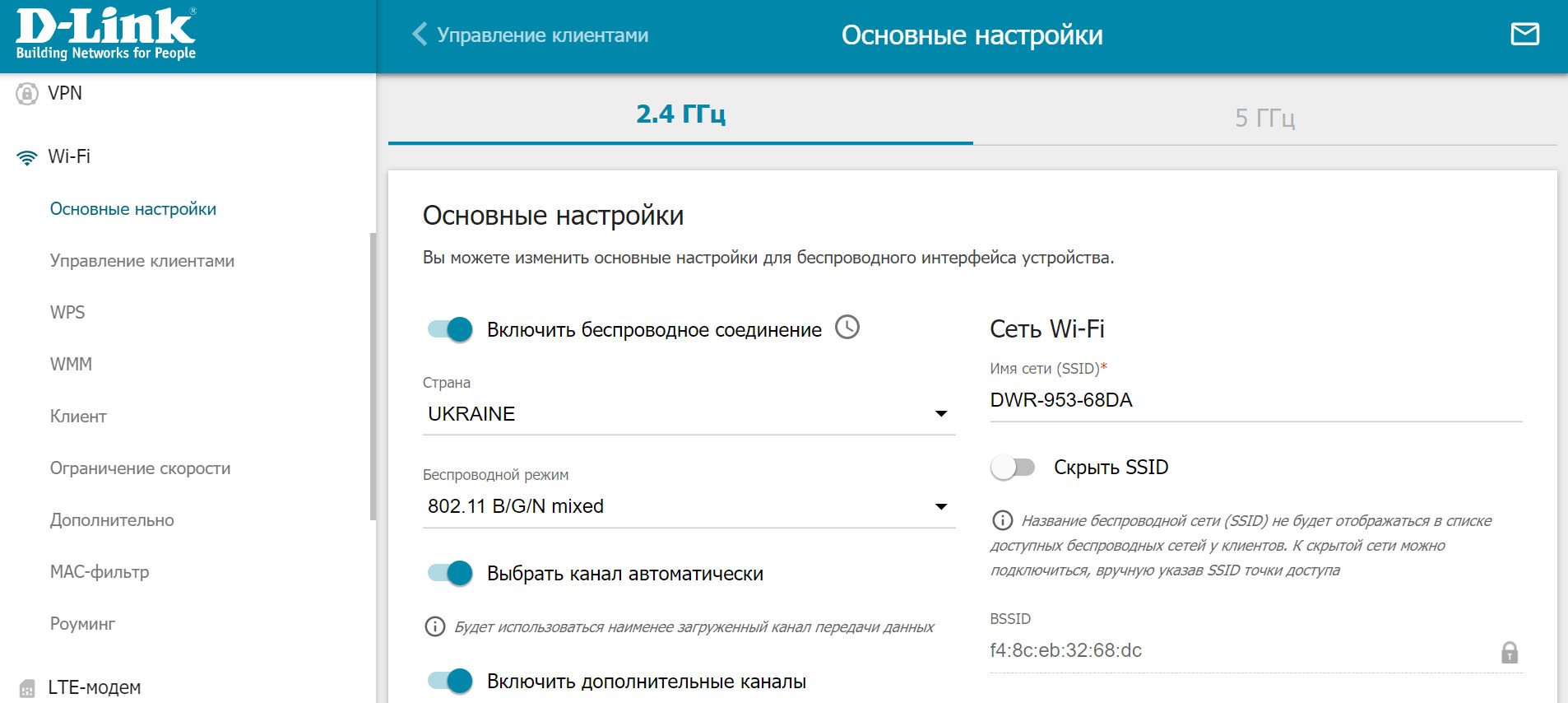

Раздел настроек WiFi. Основные настройки для диапазонов 2,4 ГГц и 5 ГГц
Раздел дополнительных настроек WiFi.

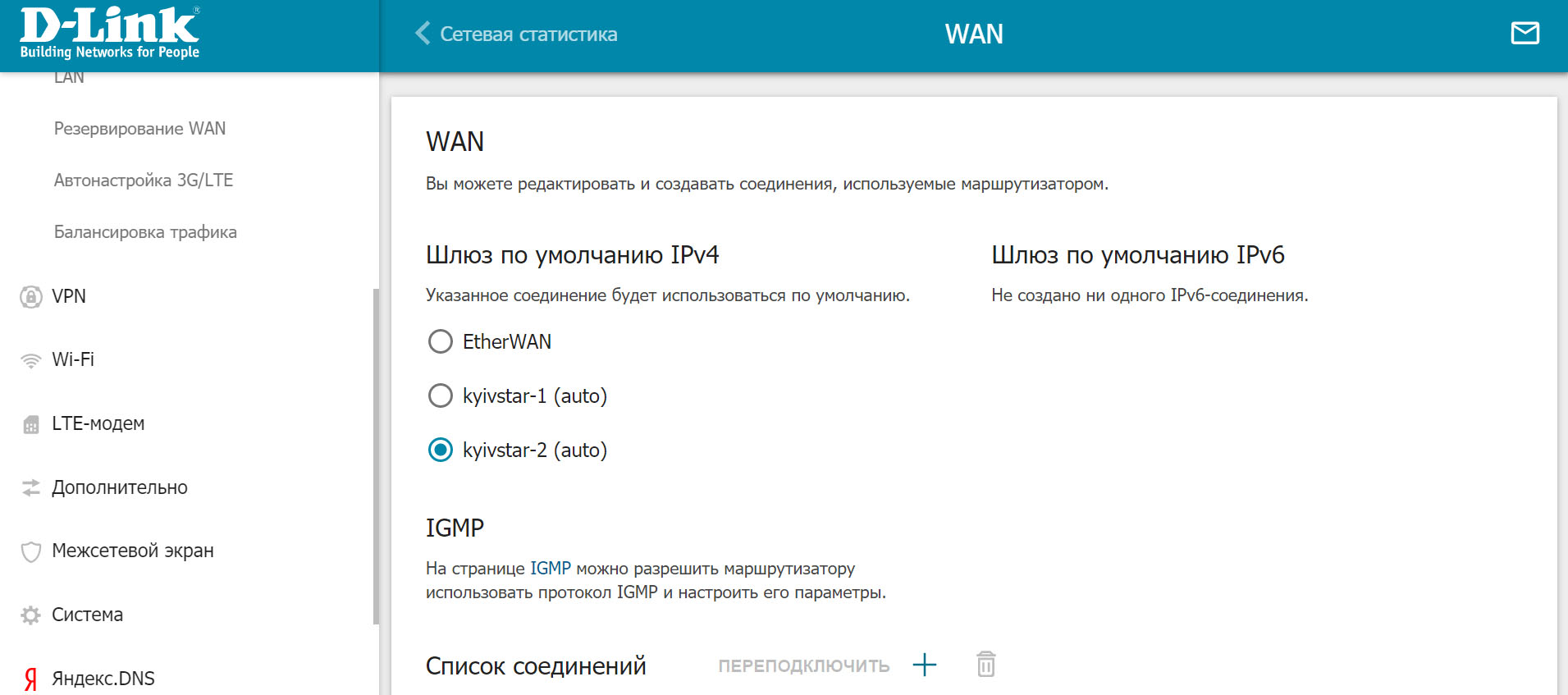

Раздел настроек WAN

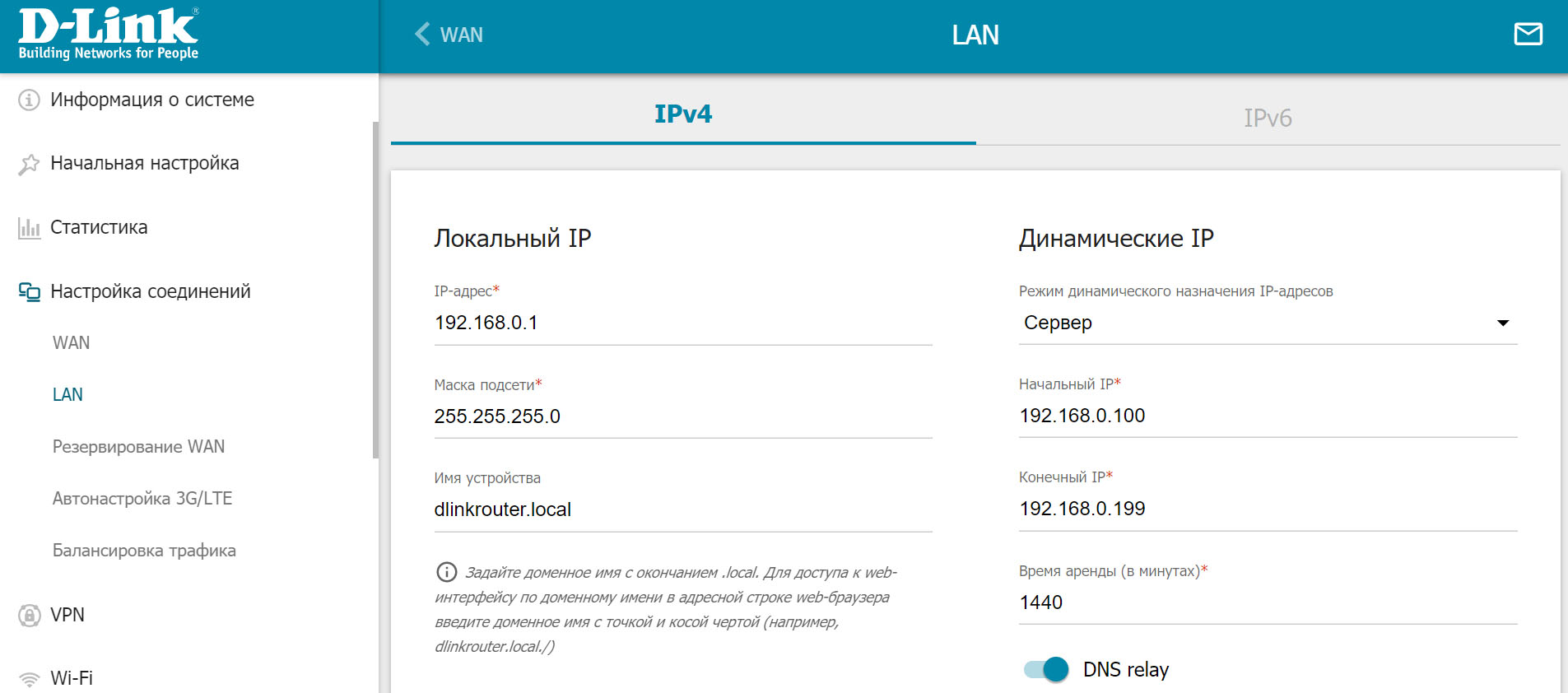

Раздел настроек LAN
Как видите, новая прошивка благодаря русскоязычному интерфейсу более понятна для жителей нашей страны. Она имеет широкий функционал настроек, большой выбор параметров управления и различных возможностей для настройки роутера D-Link DWR-953 под нужды пользователя. К тому же, как упоминалось выше она привносит прирост скорости передачи данных в сетях сотовых операторов, что оказалось приятным бонусом.
Подводя итоги
D-Link DWR-921 - хороший WiFi маршрутизатор со встроенным LTE модемом, который наверняка придется по душе фанатам бренда. Он имеет приятный внешний вид и добротные характеристики. В Украине может работать в сетях операторов Киевстар, Vodafone и lifecell, а также с кабельными провайдерами интернет. Его не сложно настроить, а скорости доступа в интернет и обмена данными как внутри беспроводной WiFi сети, так и по локальной кабельной приятно удивят. В комплекте поставки есть две штатные антенны, которые значительно улучшают качество приёма сигнала. Может использоваться как для кабельного, так и для мобильного интернета при установке SIM-карты. 4 Gigabit Ethernet порта позволят подключить к локальной сети какие либо устройства не только по Wi-Fi, но и по сетевым кабелям. А скорость загрузки данных в сетях 4G LTE сопоставима с кабельными оптоволоконными линиями и ограничивается 150 Мбит/сек. Все эти параметры могут сделать D-Link DWR-953 надежным помощником для бизнеса и досуга в вашей квартире, доме, офисе или на производстве.
Преимущества
- Лаконичный дизайн в стиле бренда
- Простота и надежность в эксплуатации
- Поддержка всех существующих частот LTE в Украине
- Скорость загрузки информации - до 150 Мбит/сек
- Двухдиапазонный гигабитный WiFi
- Гигабитные порты WAN/LAN
- Возможность использования с кабельным и мобильным интернетом
- Поддержка антенной технологии MIMO
- В комплекте две всенаправленные 3G/4G антенны
- Привычный для почитателей бренда веб-интерфейс управления
- Возможность отправки SMS и USSD запросов из веб-интерфейса
Недостатки
- Нет USB порта
- Нет встроенного аккумулятора
- LTE модем можно было бы установить с поддержкой Cat.6
- Нет украинского языка интерфейса
